讲解双向可控硅用于光控电风扇调速器原理

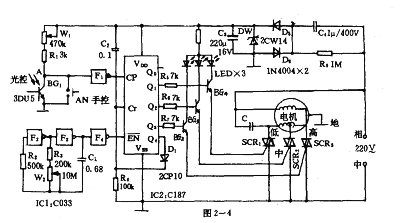

图2--4具有高、中、低三档速度调节。可以用手控亦可用手电筒进行光控。其工作原理为：AN未按下且无光照时，A点高电平，F1输出低电平，IC2不计数。当按下AN或光照BG1时，A点低电平，F1输出高电平注入IC2的计数输入端CP，IC2开始计数。ICl构成的时钟脉冲发生器产生的脉冲信号输入EN端，Q0～Q4依次输出高电平，BG2～BG4按顺序导通，SCR1～SCR3双向可控硅按顺序被触发。触发信号在每个档位停留三分钟。当达到满意风速时切断光源和放开AN，A点高电平，IC2的输出维持高电平，风扇转速被锁定。在每一次接通电源瞬间

由C2、R4组成的微分电路进行自动清零。调W1。可改变光控灵敏度。
