可控硅用在自动变换 十挡风速控制器线路图信息

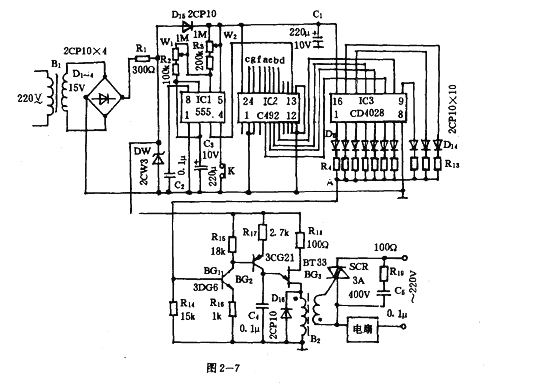

图2—7包括时钟信号产生电路,计数电路,译码电路,同步移相电路,可控硅控制电路和电源电路等。
在图2-7所示的电路中,降压整流稳压后得到约lOV直流电压。ICl(555)等组成无稳
态多谐振荡器。其振荡频率由R2、R3、W1、W2和C3决定。调节W1、W2可改变振荡频率和占空比。它产生的方波输入十进制同步计数器IC2的CP端(14脚)。IC2产生的A、B、C、D四位二进制码加到十进制译码器IC3的输入端,IC3的输出端Qo、Q1,……Q8、Q9随CP的加入依次呈高电平。IC3的输出经过BG1、BG2、BG3组成的移相网络去控制SCR可控硅的导通角,从而控制电机的转速。
