双向可控硅过零开关温控器原理图

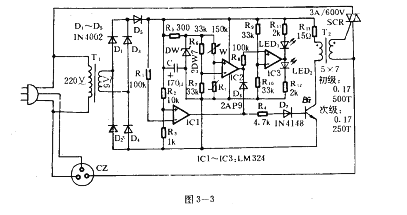

   图3—3采用过零触发可控硅的控温电路。它对电源干扰很小。ICl、BG及T2组成过零触发电路。整流后的脉动电流输入ICl反相输入端,在电流过零时ICl输出一个电脉冲到BG的基极。这时BG饱和导通,其余时间BG截止。在T2次级产生一个脉冲触发双向可控硅导通。IC2、R6、R7、W、R1;组成温度控制电路。被控温度低于设定温度时,IC2输出高电平,D6反偏截止,不影响触发电路。当温度升高使IC2输出低电平时,D6导通。待电源过零后,由于t2时刻脉冲被D6短路,SCR可控硅关断。随温度下降,R4阻值增大。IC2输出高电平(ty时刻),但被D6反偏而阻断。只有待到t4。时刻ICl输出脉冲时,SCR可控硅被触发导通。从而实现过零开关进行温度控制。
