双向可控硅IH维持电流应用选择详细说明

 维持电流(IH):在室温及门极断路时,晶闸管被触发导通后,从较大的通态电流下降到维持通态所必须的最小通态电流
  介绍
本说明的目的是让双向可控硅或晶闸管的用户熟悉实体电流参数IH,也称为保持电流参数。一些典型的例子说明了这个参数的重要性。然后是描述给出了如何测量它及其随使用条件和变化的变化组件的灵敏度。本应用笔记仅讨论了双向可控硅;但是,这些概念也是有效的可控硅。
定义

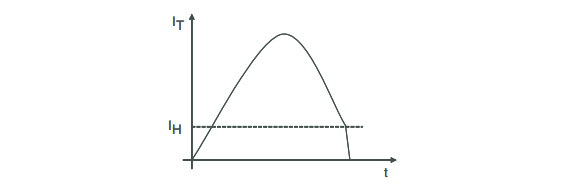

为了使机电继电器保持接通,必须具有最小电流在其线圈中循环。如果电流过低,继电器将关闭。相同在双向可控硅中可以观察到现象。保持双向可控硅的最小电流导电被称为实体或保持电流,IH。 (见图1)。下面的图1显示了应用于的保持电流和栅极电流脉冲IG基本的双向可控硅电路。在双向可控硅打开后,当前的IT流过它。当时双向可控硅电流低于双向可控硅阻断的保持电流,需要另一个电流门脉冲再次打开之前。
图1:

应用实例
以下应用示例突出了保持电流的重要性。
示例1:调光器

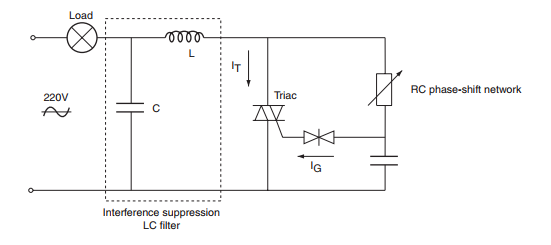

图2.带干扰抑制滤波器的调光器(线圈和电容器)

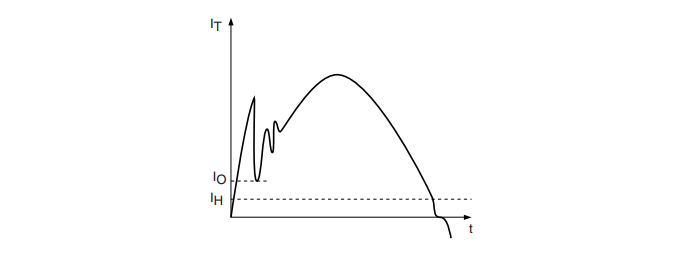

调光器TRIAC中的电流、
图3:



   在图2的调光器电路中,干扰抑制滤波器可以产生振荡。如果这些振荡期间的最小电流高于保持电流,即,如果IO> IH在图3中,双向可控硅保持打开状态。 但如果IO低于IH,双向可控硅将会是受阻。如果线圈是不正确的类型或质量差,则振荡是可能的阻尼不足,双向可控硅电流低于保持电流。 这导致了不合时宜地阻止了双向可控硅。 但是,它在下一个栅极电流脉冲时再次导通;但是振荡再次阻止了连续传导并且灯闪烁。 因此,这是被称为闪烁效应。如何防止闪烁效应通过使用适当的干扰抑制滤波器可以防止闪烁效应它不会产生大的振荡,然后通过选择较低的双向可控硅持有电流。


例2:电机控制(1)

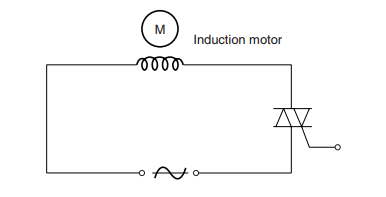

图4.通过双向可控硅控制小型电动机


    设计人员希望通过a控制小型高阻抗电机(例如2500Ω)双向可控硅。他获得了零件和操作手册并进行了一些测试。该基于图4中的电路,电路首先按预期运行。但是,一年之后生产中,制造商抱怨电机的扭矩低,并归咎于双向可控硅。发生了什么?该电路设计有一种双向可控硅,其最大额定保持电流IH是50毫安。但用于测试的双向可控硅并非最坏情况,它们更多敏感,IH + = 13 mA,IH- = 8 mA。设计师根据他们的选择结果。交付一年后,组件制造商继续提供部件符合规范,但比以前灵敏度低,事实上现在IH + = 40 mA和通常,IH- = 20mA。利用这些不同的值,传导时间减小,不对称性更大

如图5所示,由此产生的直流分量导致电动机逐渐变化失去扭矩。为了防止这种困难,在设计电路时必须考虑到这一点使用的样本的典型值,但是组件指定的最坏情况值制造商。

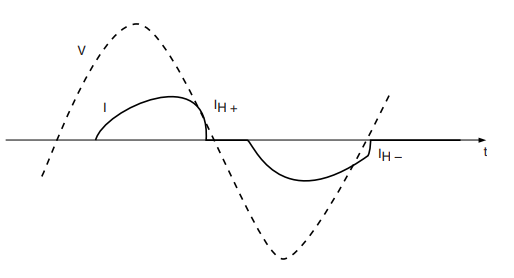

图5. 双向可控硅两端的电压和电机控制的电流

 例3:电机控制(2)
这次,设计人员选择具有较低最大指定保持电流IH的双向可控硅。小型高阻抗电机(图4)似乎运行没有问题。 然而,电动机用于安装在室外设备上。 它安装在夏天和效果很好。 但是在冬天,会发生上述故障。
发生了什么事?
设计人员研究了他的电路在25°C的环境温度下的操作。 但是保持电流与温度成反比。 因此,随着温度的降低,保持电流增加并且发生实施例2中描述的现象。同样,必须考虑温度对设备参数的影响用于必须在极端温度下工作的电路。 使用它是不够的环境温度为25°C时给出的值。
持有当前 - 细节
前一章中的三个例子说明了保持电流的重要性参数以及如果不及早考虑它可能导致的不同问题在设计周期中的阶段。如果器件要保持导通状态,则必须使用它所在的电路
用于确保足够高的工作电流。在我们的数据表中,对于所有类型的双向可控硅,保持电流IH被指定为a
最大值。 然后,必须进行校正以补偿温度变化。
测量保持电流
在图6中,按钮R用于触发TRIAC。导通电流IT的值是设置为远高于锁存电流IL。增加电阻R会导致电阻
目前的IT减少。保持电流IH的值是恰好在之前的IT值TRIAC被封锁。始终在门未连接的情况下测量保持电流,即断开连接来自触发电路而没有偏差。然而,敏感的SCR,即具有门的那些触发电流IGT为200μA或更低,用连接在其间的1kΩ电阻测量门和阴极。为了获得可重复的结果,应适当打开TRIAC。以下指南必须适用。
●当前IT的初始值必须大于之前锁存电流IL的五倍测试可以开始了。
●如果通过脉冲测量保持电流(例如,通过自动测试仪),则在开始测试之前,TRIAC应导通至少500μs。

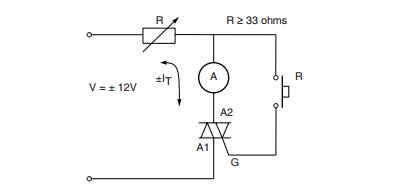

图6.用于测量保持电流IH的电路


例:
BTA / BTB12-600C:IL(QI-QIII和QIV)= 40 mA,所以选择IT = 500 mA,IH最大值= 25 mA
对于双向可控硅,IH有两个值; 当电极A2相对于电极为正时,IH +A1和IH-,当电极A2相对于电极A1为负时。 在里面文档只为两个象限给出了一个最大值。 这个值总是如此更高的价值。
根据生产批次,保持电流可以变化。 但是,分散
始终保持低于数据表中指定的限制。 为了更好的观点,这里是一些数字:
●灵敏的TRIAC:IGT(QI):5 mA(TW型),2 mA <IH <8 mA(额定IH最大值:10 mA)
●标准TRIAC:IGT(QI):50 mA(B型),8 mA <IH <40 mA(规定IH最大值:50
嘛)
数据表中未指定IH参数的最小值。
保持电流的变化

IH与器件灵敏度和方向的典型变化换

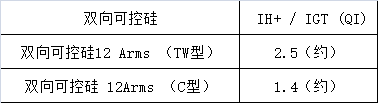

保持电流IH与栅极点火电流IGT有关,如表1所示。

例:
BTA / BTB12-600TW:如果IGT(QI)= 1.5mA,则IH + = 3.8mA。
BTA / BTB12-600C:如果IGT(QI)= 10mA,则IH + = 14mA。
在TRIAC(与晶闸管相对)的情况下,重要的是要注意电流IH(电极相对于A1)的A2负值可以高于或低于IH +额定电流和器件技术。

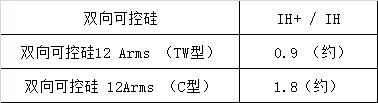

表2.敏感和标准TRIAC的IH +和IH-之比

例如:
BTA / BTB06-600TW:如果IH + = 4.3mA,则IH- = 4.8mA。
BTA / BTB12-600C:如果IH + = 15mA,则IH- = 8.3mA。
IH随结温变化
保持电流在物理上与点火电流IGT相关。 这两个参数各不相同
结温如图7所示。
例:
三端双向可控硅TO-220AB,型号BTA / BTB12-600C:在Tj时IH = 20mA 在110°C时= 25°C和14 mA。

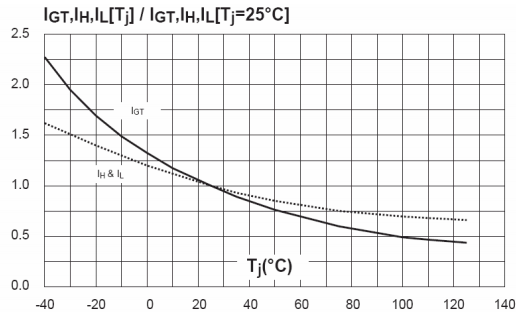

图7. IH的相对变化,结温Tj

重新施加电压的影响阻断后TRIAC上升时间和重新施加的反向电压水平对其持有电流值IH没有影响。
外栅阴极电阻的影响

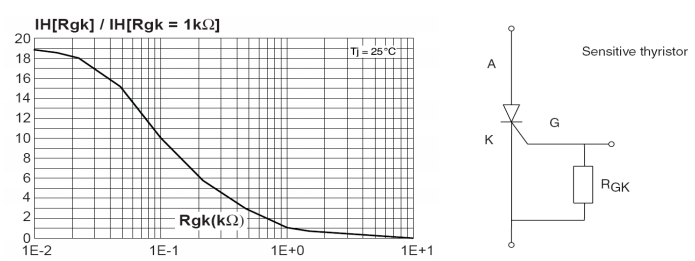

图8.具有RGK的敏感晶闸管的IH变化

注意:敏感晶闸管的实体电流始终指定为RGK = 1000欧姆。

一些应用需要在栅极和栅极之间连接一个电阻RGK组件的阴极,或者改善其在高结点处的电压下的行为在敏感的晶闸管或其中,温度(漏电流的旁路)形成射击电路的一部分。 这个电阻的值,以及的灵敏度组件,影响保持电流,如图8所示。敏感晶闸管(IGT <200μA)对于敏感晶闸管,RGK对保持电流有很大影响,如图所示
图9.因此,在某些应用中,设计人员可能希望使用高阻抗控制电路。标准晶闸管,敏感和标准TRIAC这里,RGK对保持电流没有显着影响,只要它不太低即可是的,RGK应大于20Ω。

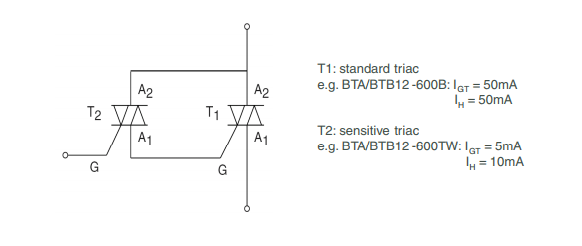

图9.达林顿TRIAC,具有高保持电流的高灵敏度


结合特点
我们已经看到越敏感双向可控硅(IG越低),其值越低持有电流,IH。现在,在某些应用中,具有高保持电流IH(或IL)的敏感TRIAC可能是需要。 在这种情况下,两个TRIAC,一个敏感的和一个标准的,连接成一个可以使用“Darlington”对,如图9所示。组件很敏感但有一个更高的保持电流。
结论

晶闸管或双向可控硅的选择不仅取决于电压,额定电流和敏感性。 必须考虑其他参数以确保可靠性。保持或实体电流IH在许多电路中起着重要作用。 的价值
此参数因:
●制造时的特性分散
●温度
●控制电路(在敏感晶闸管的情况下)
●电流方向。
考虑到这些因素,设计师可以获得满意的操作工业现实生活中的电路。
