如何判断双向可控硅工作在哪几象限？

双向可控硅有四个工作象限，在实际工作时只有两个象限组合成一个完整的工作周期。组合如下：Ⅰ-Ⅲ、Ⅱ-Ⅲ、Ⅰ-Ⅳ，没有Ⅰ-Ⅱ 、Ⅱ-Ⅳ、Ⅲ-Ⅳ组合
同时根据G-T1和T2-T1的极性来判别工作象限。
一般门极外接的电路是（1）RC+DB3此时双向可控硅工作在Ⅰ-Ⅲ象限；（2）光电耦合器，此时双向可控硅工作在Ⅰ-Ⅲ象限，特点：触发信号的极性随着主回路的交流电过零在变化。
一般门极外接的是多脚集成块（或再串小信号管），此时可控硅工作在Ⅰ-Ⅳ象限或者Ⅱ-Ⅲ象限，特点：触发信号的极性不跟随主回路的交流电过零而变化。
由于双向可控硅自身特点，在应用时尽量避开Ⅳ象限。如果工作没有Ⅳ象限，我们可以推荐客户选用免缓冲三象限系列的双向可控硅。

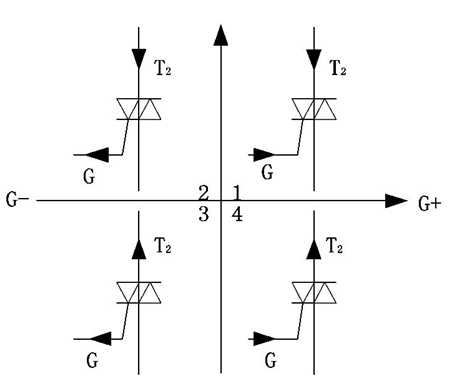

双向可控硅象限分布图和说明：

第一象限：T1(-) T2(+)，G相对T1为(+)

第二象限：T1(-) T2(+)，G相对T1为(-)

第三象限：T1(+) T2(-)，G相对T1为(-)

第四象限：T1(+) T2(-)，G相对T1为(+)
