双向可控硅配合模块控制的调光器线路

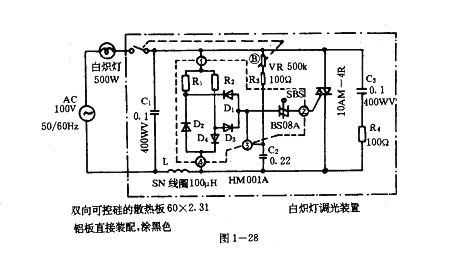

图1--28所示的调光器，使用HM001A模块控制(虚线框内是HM 001A模块内部电路)，电路非常简单。HM001A内部包括SBS触发器和消滞电路。调节可变电阻VR即可改变SCR双向可控硅的导通角实现调光。C3及R4构成降噪电路。C1和L线圈用来滤波，减少对电源的干扰。
  当负载小于40W时，因Cl,L滤波回路的Q值过高会产生振荡，使SCR双向可控硅一经触发又被反向振荡电流所关断，电灯不能点亮。
