单向可控硅五档触摸调光开关

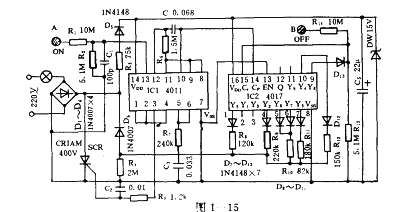

   采两片通用数字电路做成有五档调光的开关(如图l~15所示)。当手触及A极片时.
ICl产生振荡脉冲并输入IC2进行计数,使Y1~Y8依次输出高电平。当Y8出现高电平时,此高电平经D13加到C,端使IC2清零,完成一次循环。Y1-Y7的输出经不同电阻使SCR可控硅导通角改变.于是得到五档亮度调节。IC2输出信号经ICl另外两个与非门放大后触发SCR单向可控硅。手触及B极时,人体感应信号商接输入IC2的C,端使IC2清零复位关灭电灯。
