可控硅零压开关温控器电路图

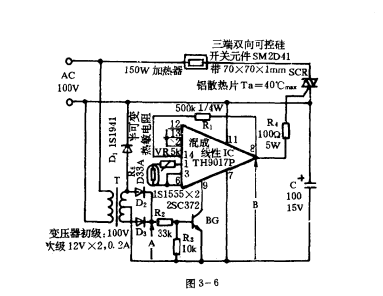

    图3—6采用零电压控制双向可控硅的温度控制电路。当交流电压不为零时,D2、D3整流输出正电压使BG导通,1C的⑧脚为低电平,SCR可控硅不导通。只有在交流电压为零时,BG截止,lC的⑧脚为高电平,SCR可控硅导通。同时集成电路IC的输出还受到热敏电阻的控制。温度低于设定温度时,IC的⑧脚输出高电平,SCR可控硅导通,加热器有电流便升温。当温度及达到设定温度值时,IC的⑧脚输出低电平,SCR可控硅关断,加热器无电。
